動力配電柜、低壓配電柜、高壓配電柜都是配電柜的一種。配電箱和配電柜、配電盤、配電屏、電器柜是集中安裝開關、儀表等設備的成套裝置。

動力配電柜：

1.一般的動力配電箱進線是采用五線制，即A、B、C三路相線（一般顏色為黃綠紅），一路零線（顏色淺藍），一路地線（顏色黃色帶綠條紋）。出線根據需要，1、220V負載一般是取一路相線、一路零線、一路地線。

2、380V負載，（比如380V交流電機）三相全取、再加接地線。（負載有就地控制的話也需要零線。）

3、有特殊兩相380V的交流焊機，任意出兩相相線。再加接地線。接地線一般要求接上，但很多場合（比如工地）都不接的。

4.一般進線是三相進一路3PIN的空開、斷路器、刀閘或者其他斷路器；零線壓到接零端子排、地線壓到接地端子排。有進線直接采用4PIN斷路器三路相線與零線同進，接地線壓到接地端子排的。

5.照明配電根據負荷大小，可以采用一路相線+一路零線+一路接地線；或者如上的動力配電220V。

低壓配電柜：

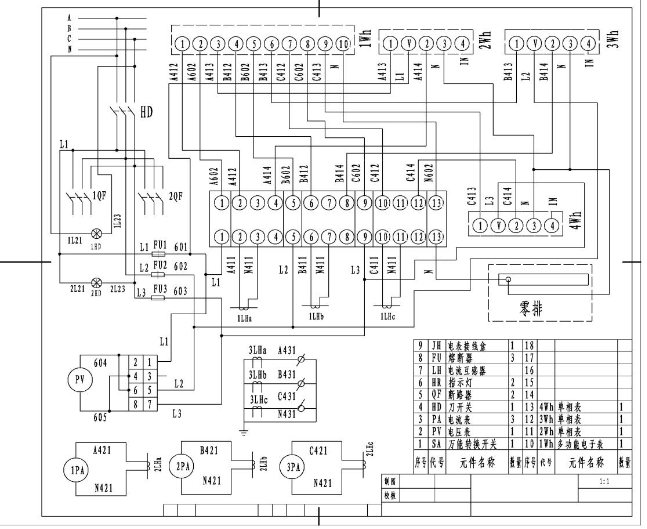

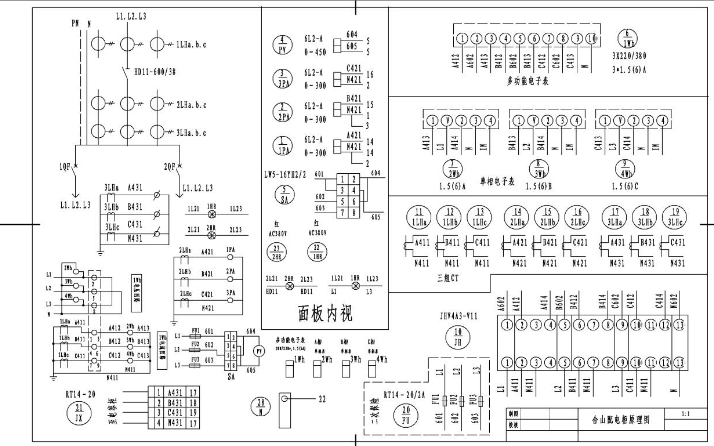

低壓配電柜的接線方法就為大家直接上圖了，希望大家看了之后有收獲。下面為大家介紹一下低壓配電柜的保養方法。

1：檢修時應從變壓器低壓側開始。配電柜斷電后，清潔柜中灰塵，檢查母線及引下線連接是否良好，接頭點有無發熱變色，檢查電纜頭、接線樁頭是否牢固可靠，檢查接地線有無銹蝕，接線樁頭是否緊固。所有二次回路接線連接可靠，絕緣符合要求。

2： 檢查抽屜式開關時，抽屜式開關柜在推入或拉出時應靈活，機械閉鎖可靠。檢查抽屜柜上的自動空氣開關操作機構是否到位，接線螺絲是否緊固。清除接觸器觸頭表面及四周的污物，檢查接觸器觸頭接觸是否完好，如觸頭接觸不良，必要時可稍微修銼觸頭表面，如觸頭嚴重燒蝕（觸頭點磨損至原厚度的1/3）即應更換觸頭。電源指示儀表、指示燈完好。

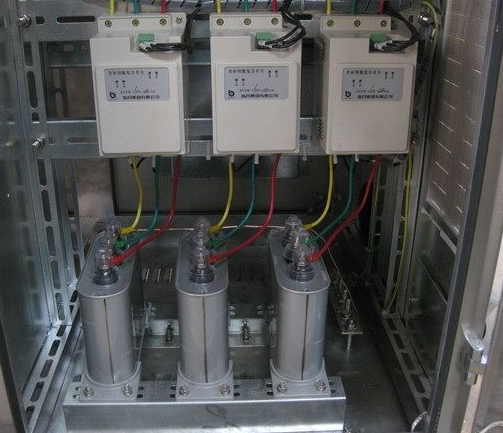

3：檢修電容柜時，應先斷開電容柜總開關，用10mm2以上的一根導線逐個把電容器對地進行放電后，外觀檢查殼體良好，無滲漏油現象，若電容器外殼膨脹，應及時處理，更換放電裝置、控制電路的接線螺絲及接地裝置。合閘后進行指示部分及自動補償部分的調試。

4：受電柜及聯絡柜中的斷路器檢修：先斷開所有負荷后，用手柄搖出斷路器。重新緊固接線螺絲，檢查刀口的彈力是否符合規定。滅弧柵有否破裂或損壞，手動調試機械聯鎖分合閘是否準確，檢查觸頭接觸是否良好，必要時修銼觸頭表面，檢查內部彈簧、墊片、螺絲有無松動、變形和脫落。

高壓配電柜：

安裝高壓柜的基本工序，配電柜通常以8-10號槽鋼為基礎，高壓柜或各種配電柜的基礎安裝都應該首先將基礎型鋼校直，除去鐵銹，將其放在安裝位置。槽鋼可以在土建工程澆筑配電柜基礎混凝土時直接埋放，也可以用基礎螺栓固定或焊接在土建預埋鐵件上。

為了保證高壓配電柜的安裝質量，施工中經常采用兩步安裝，即土建先預埋鐵件，電氣施工時再安裝槽鋼。常用水平儀和平板尺調整槽鋼水平，并使兩條槽鋼保持平行，且在同一水平面上。要求槽鋼安放水平誤差不超過1mm/m，全長不超過5mm。施工中有時把柜后槽鋼調整比柜前槽鋼低1-2mm，目的是安裝配電柜后調整整體美觀，沒有明顯的縫隙。垂直誤差不應大于 1mm/m，總體不平衡度不超過5mm，整體柜面平直劃一。

槽鋼調整完畢，將槽鋼與預埋件焊接牢固，以免土建二次抹灰時碰動槽鋼，使之產生位移，確保配電柜的安裝位置符合設計要求。埋設的基礎型鋼與變電所接地干線用扁鋼或圓鋼焊接，接地點應不少于兩處。槽鋼露出地面部分應涂防腐漆。槽鋼下面的空隙應填充水泥砂漿并搗實。

電纜引入電纜溝時，不得使電纜拐急彎，應盡量從電纜溝順著配電柜的方向。進入室內電纜溝的電纜要剝去麻皮，接線端子必須做好絕緣包扎。

以上就是動力配電柜、低壓配電柜和高壓配電柜的接線方法和口訣，以及注意事項，希望可以幫助大家。
