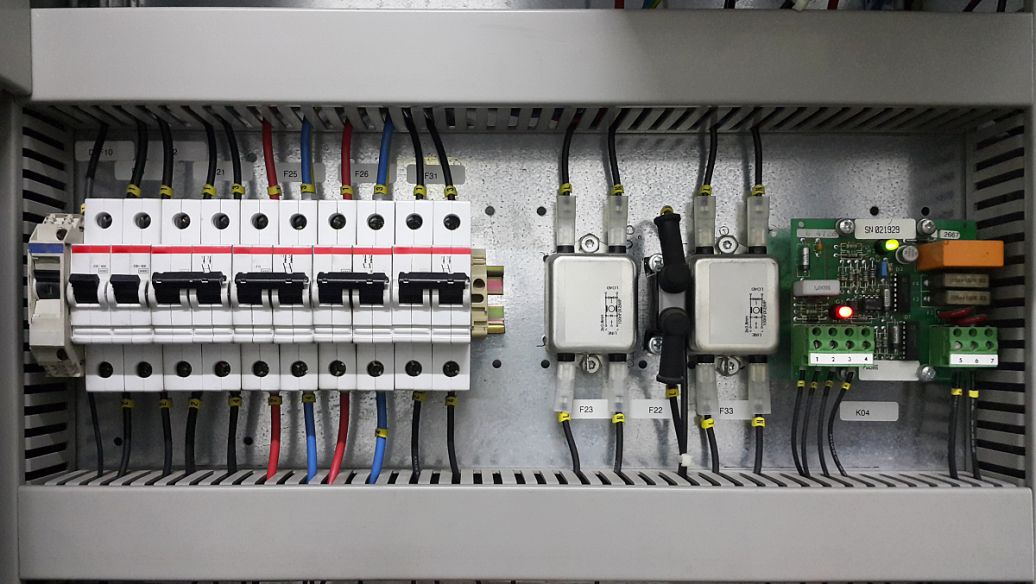

動力配電柜是配電柜的一種是配電系統的末級設備，配電柜是按電氣接線要求將開關設備、測量儀表、保護電器和輔助設備組裝在封閉或半封閉金屬柜中或屏幅上，構成低壓配電裝置。下面我們來說下動力配電柜的安裝注意事項？
1、確定配電柜安裝高度。暗裝時底口距地面為1.4m，明裝時為1.2m，但明裝電度表柜應加高到1.8m。配電柜安裝的垂直偏差不應大于3mm，操作手柄距側離不應小于20mm。
2、安裝配電柜（盤）墻面木磚、金具等均需隨土建施工預先埋入境內。在240mm厚的墻壁內暗裝配電柜時，在墻后壁需加裝10mm厚的石棉板和直徑為2mm、孔洞為10mm的鐵絲網，再用1:2水泥砂漿抹平，以防開裂。
3、配電柜與墻壁接觸部分均應涂刷防腐漆，柜內壁和盤面應涂刷兩道灰色油漆。配電柜內連接計量儀表、互感器等的二次側導線，應休用截面積不小于2.5mm2的銅芯絕緣導線。
4、配電柜后面的配線應排列整齊，綁扎成束，并用卡釘緊固在盤板上。從配電柜中引出和引入的導線應留出適當長度，以利于檢修。
5、相線穿過盤面時，木制盤面需套瓷管頭，鐵制盤面需裝橡皮護圈。零線穿過木制盤面時，可不加瓷管頭，只需套上塑料套管即可。
6、為了提高動力配電柜中配線的絕緣強度和便于維護，導線均需按相位顏色套上軟塑料套管，分別以黃、綠、紅黑色表示A、B、C相和零線。
